قوة RUN4
1 / 5
| نموذج رقم. | BMS 3S-24S |
| طبقات | متعدد الطبقات |
| المواد الأساسية | FR-4 |
| شهادة | بنفايات, ISO, CE |
| حسب الطلب | مخصصة |
| حالة | جديد |
| اسم المنتج | نظام إدارة البطارية النشط والسلبي لوحة التوازن |
| OEM/ODM | الدعم |
| الاتصال | RS485/Canbus/Uart/Bt |
| تطبيق | الدعم |
| نوع البطارية | بطارية lifo4/lithium |
| التطبيق | سكوترات، سيارات، دراجات ثلاثية العجلات، تخزين الطاقة، بدء |
| الخدمة | خدمات العملاء على مدار الساعة |
| تخصيص الحجم | 98mm*75mm*18.6mm |

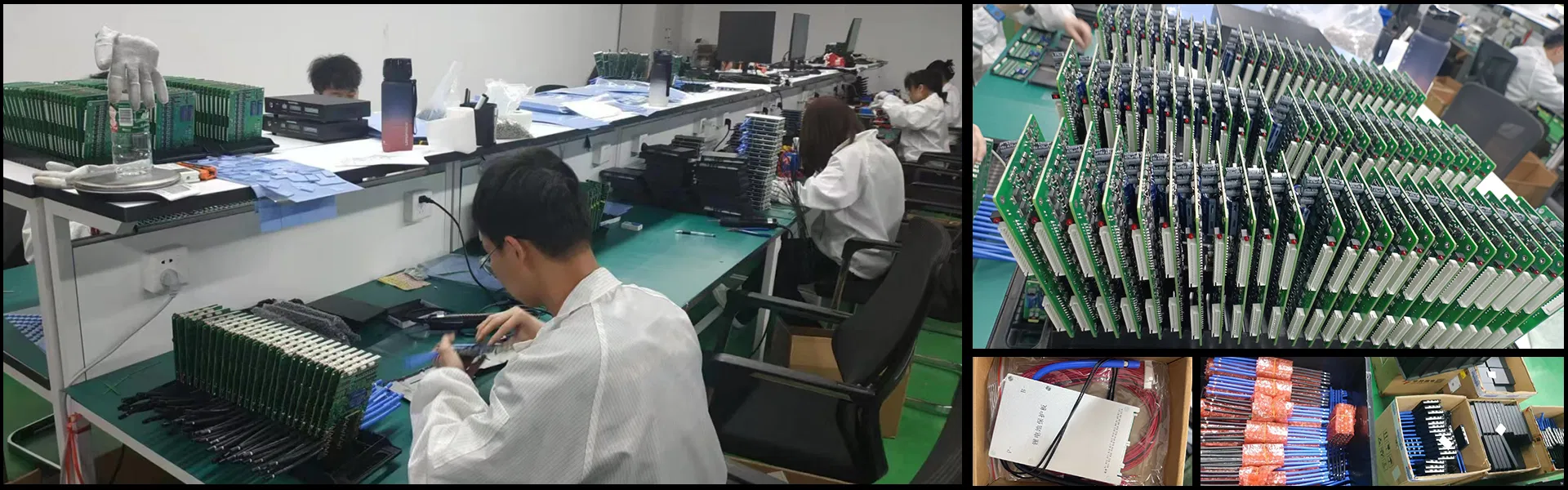

| القدرة الإنتاجية | 3000 قطعة/شهر |

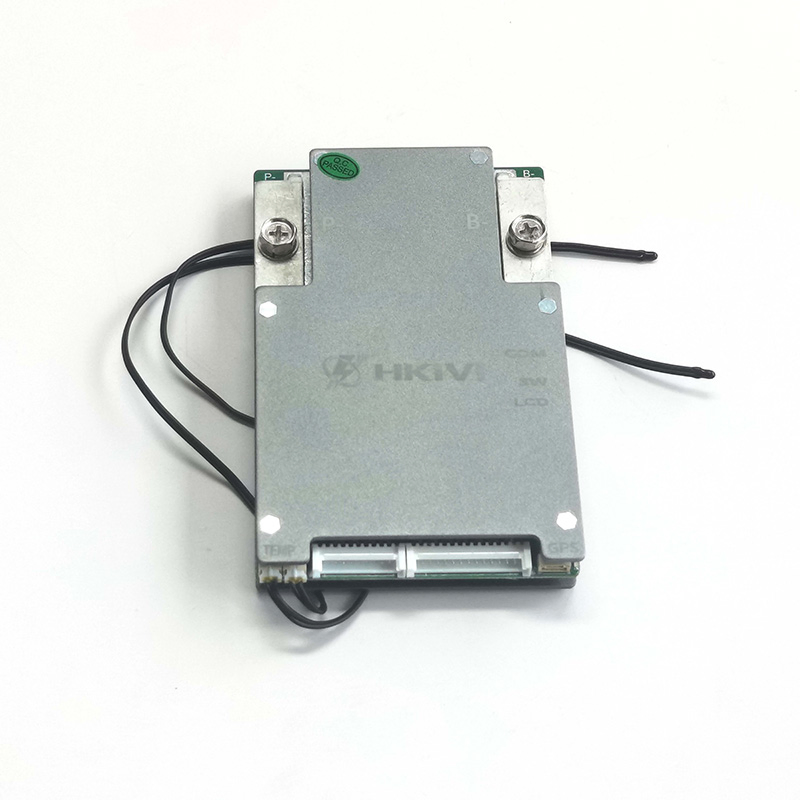

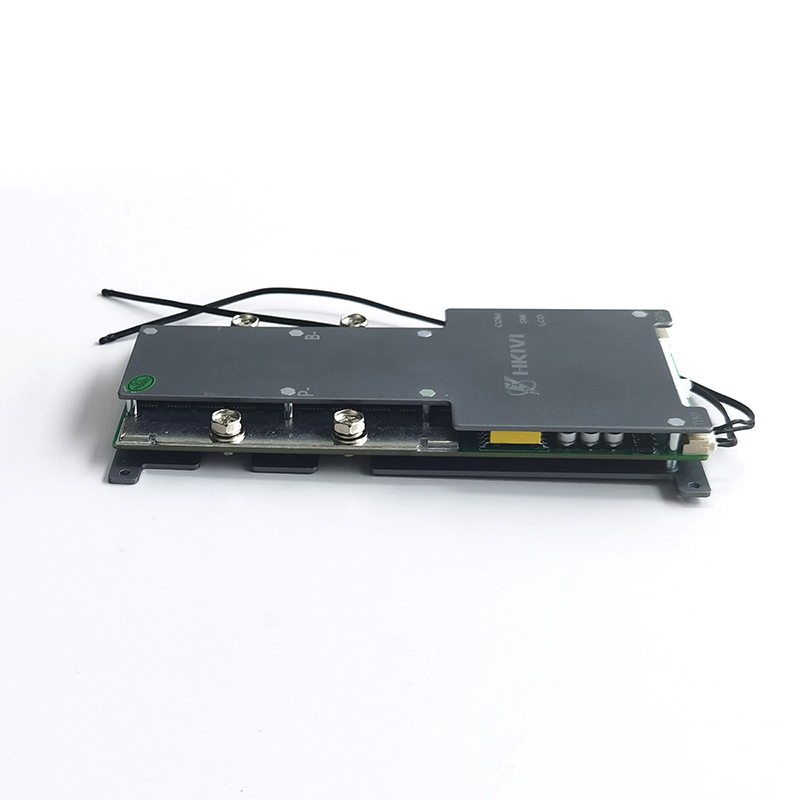

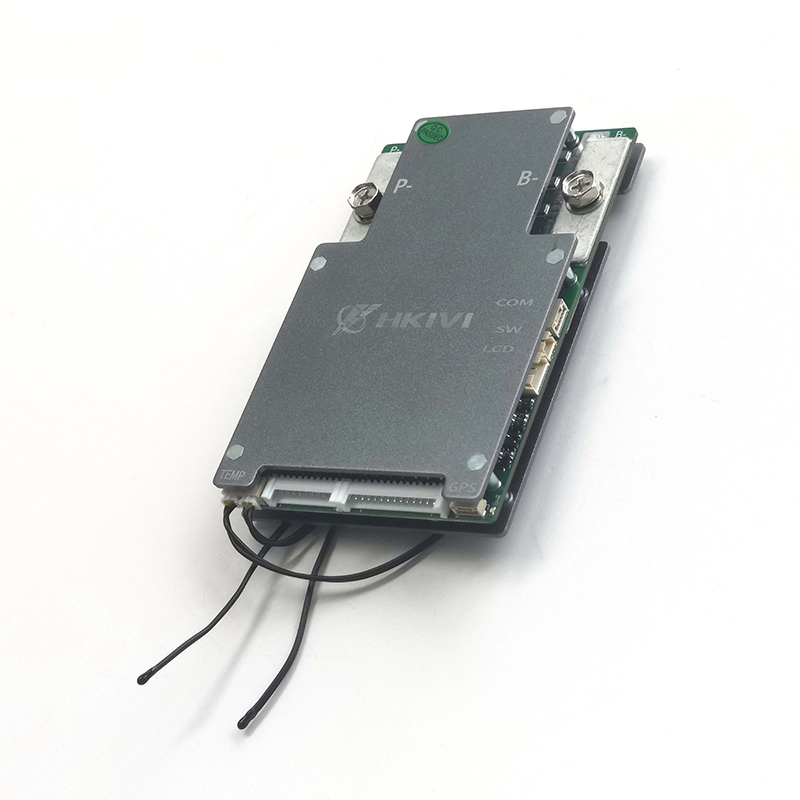

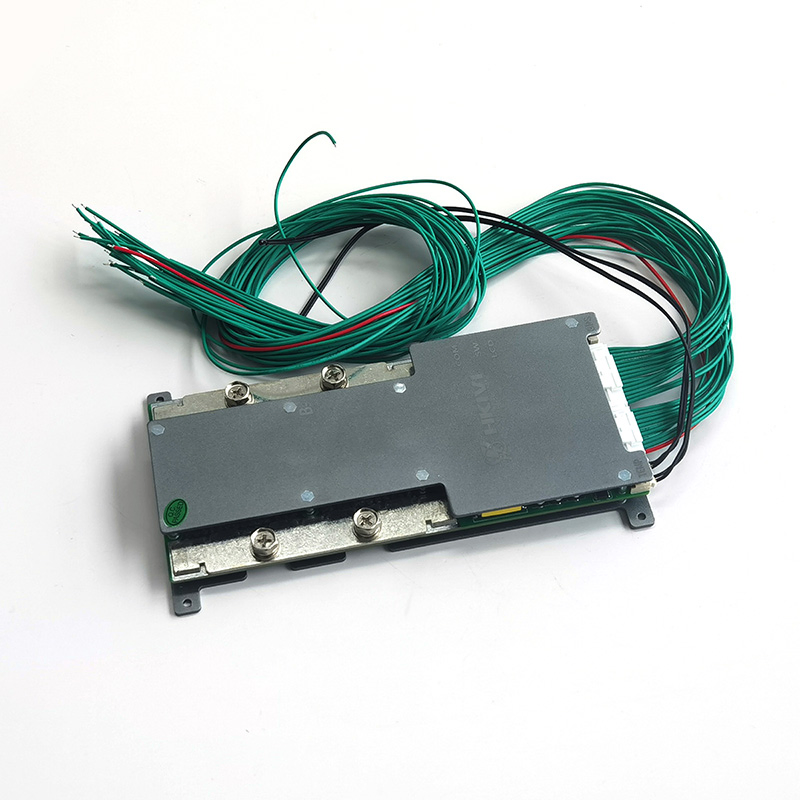

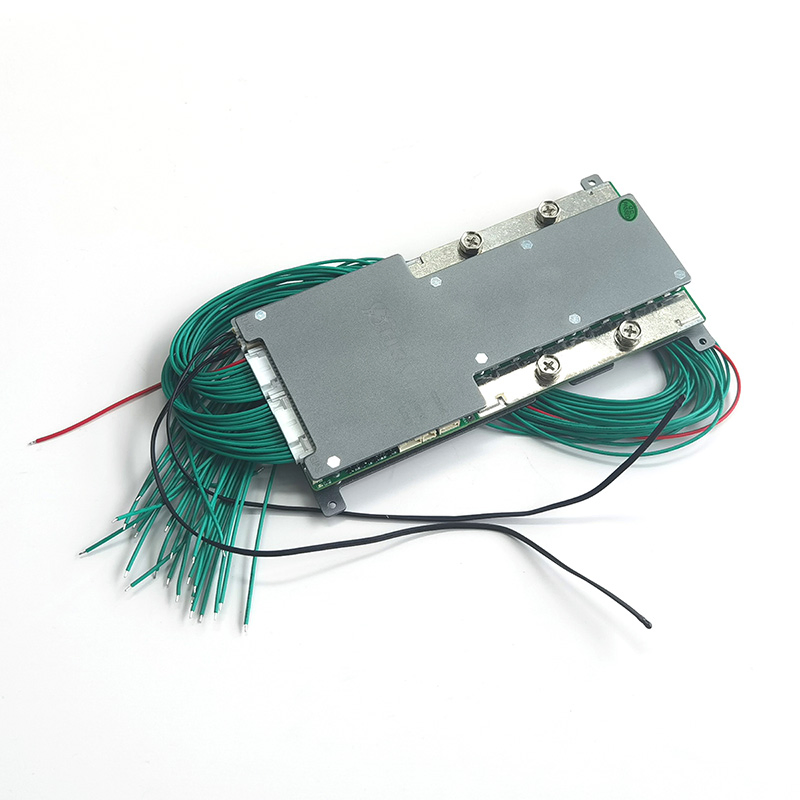

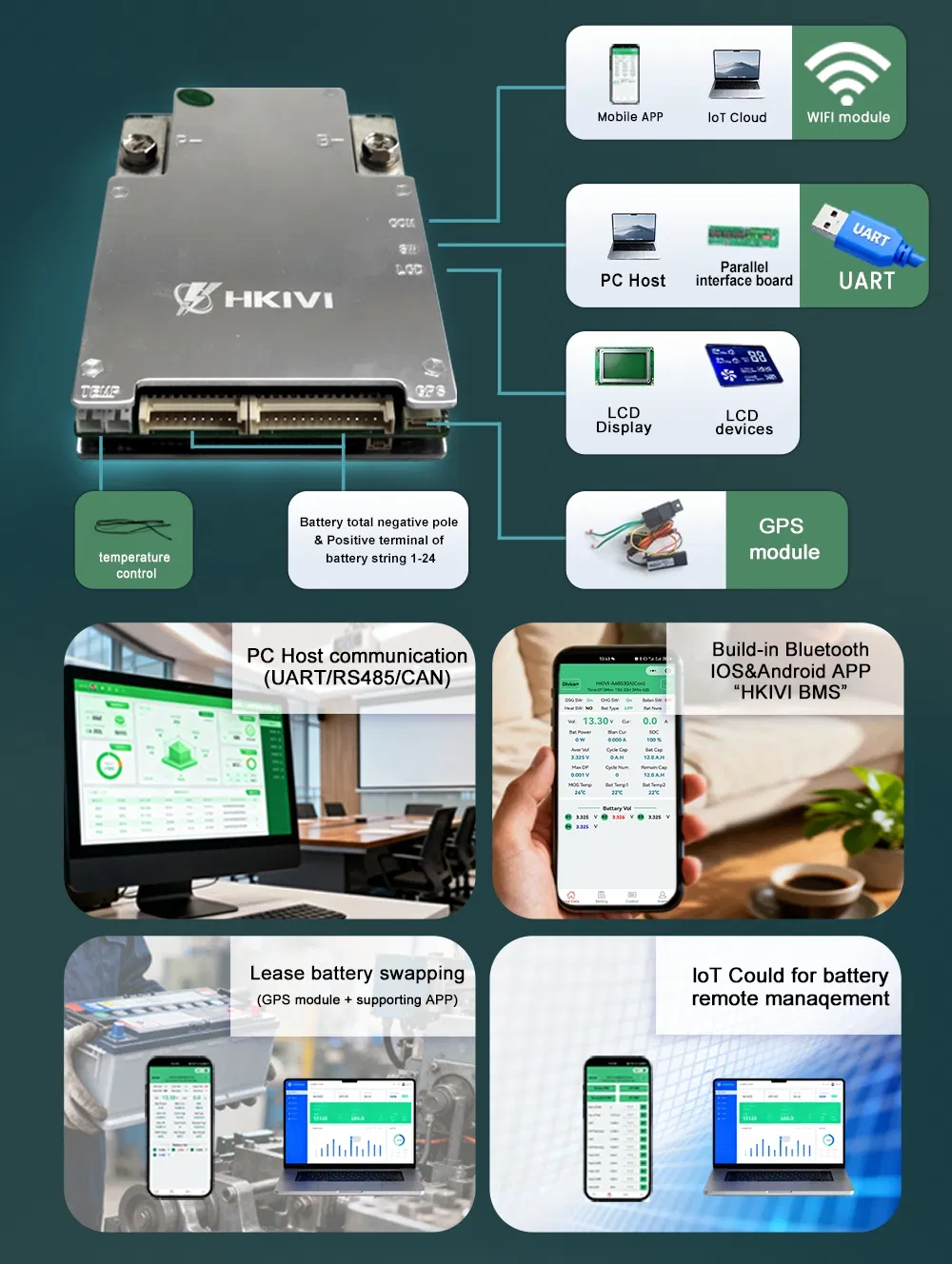

إن لوحة الحماية الذكية لبطارية الليثيوم هي نظام إدارة لبطارية الليثيوم تم تصميمه لحزم بطاريات الليثيوم المتصلة بسلسلة. وهي تتضمن وظائف مثل الحصول على الجهد، وإدارة معادلة فرق الجهد النشط، والحماية من الشحن الزائد، والحماية من التفريغ الزائد، والحماية من التيار الزائد، والحماية من ارتفاع درجة الحرارة، اتصال Bluetooth وحساب السعة، إلخ. تتضمن الواجهة الخارجية اتصال RS485 واتصال CAN واتصال GPS عن بُعد وشاشة العرض، إلخ. يمكن استخدامه في منتجات مثل دراجات التنقل، السيارات الصغيرة لمشاهدة المعالم، دورات، تخزين طاقة عالية، مصادر طاقة بدء التشغيل، إلخ.
تتمثل مهمة أنظمة إدارة البطارية في ضمان الاستخدام الأمثل للطاقة المتبقية الموجودة في البطارية. لتجنب تحميل البطاريات، تحمي أنظمة BMS البطاريات من التفريغ العميق والفولتية المفرطة، وهي نتيجة للشحن السريع للغاية وتيار التفريغ العالي للغاية. وفي حالة البطاريات متعددة الخلايا، يوفر نظام إدارة البطارية أيضًا وظيفة موازنة الخلايا لإدارة نفس متطلبات الشحن والتفريغ لخلايا البطارية المختلفة.
لذلك، فإن BMS مطلوبة للتطبيقات في بطاريات الليثيوم. المناطق التالية هي مناطق التطبيق الرئيسية لمنتجاتنا ، بما في ذلك على سبيل المثال لا الحصر : السيارات الكهربائية ذات العجلتين ، الدراجة الثلاثية الكهربائية ، تخزين الطاقة المنزلية ، في الهواء الطلق تخزين الطاقة ، ADV ، تخزين طاقة مركبة الرحلات، تبديل بطارية تأجير، كراسي متحركة كهربائية، ترقية حمض الرصاص إلى الليثيوم، الدراجات الكهربائية، إلخ.

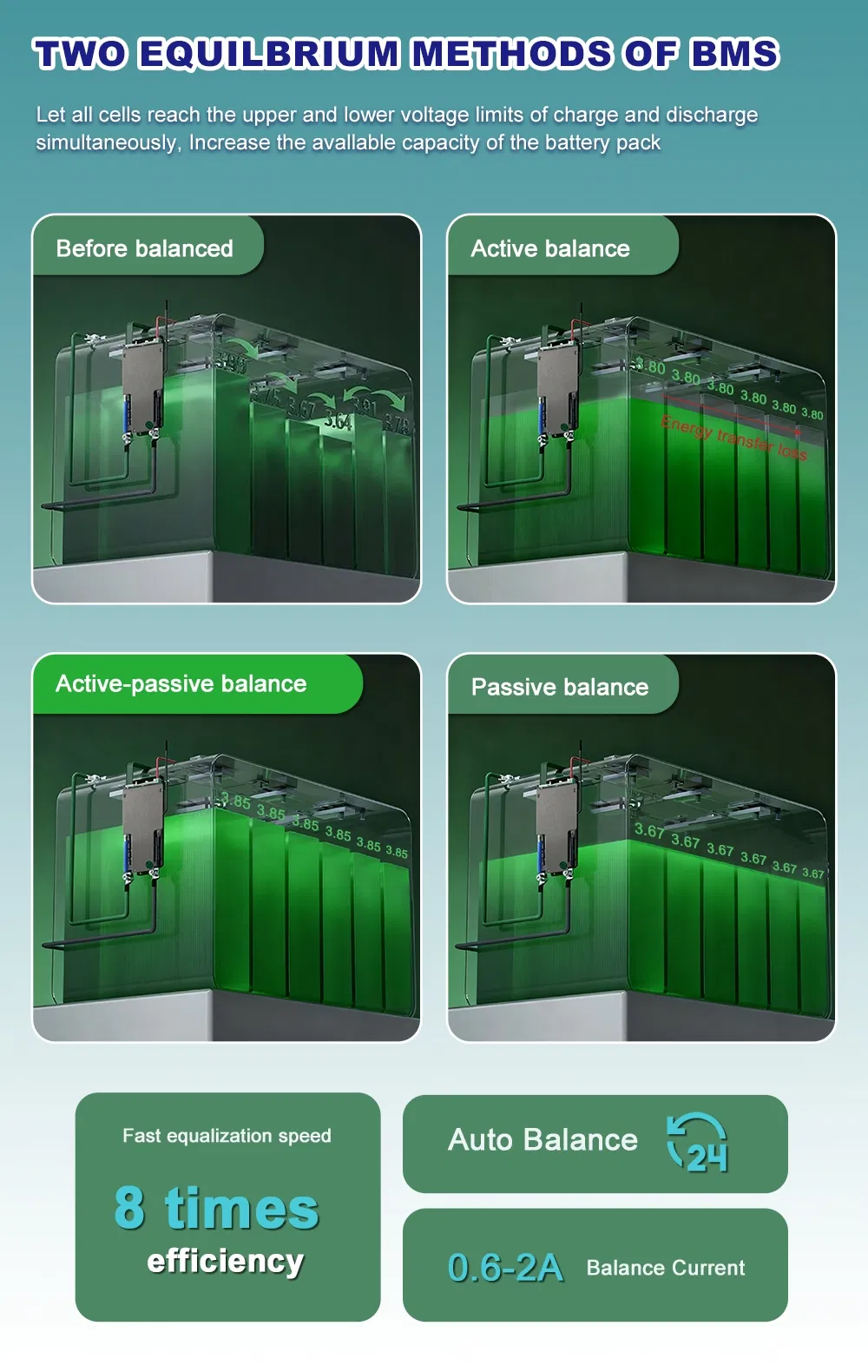

هناك طريقتان لتنفيذ وظيفة الموازنة: التوازن النشط والتوازن السلبي. تهدف الموازنة النشطة والتوازن السلبي إلى التخلص من عدم اتساق حزمة البطارية، ولكن مبادئ تنفيذها تكون معاكسة تماماً. وهنا يطلق على أي توازن يستخدم المقاومة لتبديد الطاقة التوازن السلبي، وأي توازن يتحقق من خلال نقل الطاقة يطلق عليه "التوازن النشط".
وينعكس عدم اتساق خلايا البطارية في أربعة جوانب: SOC، والمقاومة الداخلية، وتيار التفريغ الذاتي، والسعة. وفي الوقت الحاضر، فإن تكنولوجيا التوازن في نظام إدارة الطاقة هي تكنولوجيا ناضجة نسبيا، وتهدف تكنولوجيا التوازن أساسا إلى مستوى SOC في قلب البطارية. في عالم مثالي، تعمل تقنية التوازن على موازنة SOC لكل خلية بحيث تصل جميع الخلايا إلى حدود الجهد الكهربي الأعلى والأدنى للشحن والتفريغ في نفس الوقت، مما يزيد من السعة المتاحة لحزمة البطارية.
| المؤشرات التقنية | مواصفات المنتج | |||||
|---|---|---|---|---|---|---|
| A624S40A | A624S60A | A624S80A | A624S100A | A624S150A | A624S200A | |
| عدد السلاسل ternary | 10~22 | 10~22 | 10~22 | 10~22 | 10~22 | 10~22 |
| عدد سلاسل الليثيوم الحديدية | 10~24 | 10~24 | 10~24 | 10~24 | 10~24 | 10~24 |
| عدد السلاسل الحمضية التيتانيك | 15~24 | 15~24 | 15~24 | 15~24 | 15~24 | 15~24 |
| طريقة التوازن | التوازن النشط والتسلح (0,6 أمبير) | |||||
| تيار التفريغ المستمر | 40 أمبير | 60 أمبير | 80 أمبير | 100 أمبير | 150 أمبير | 200أ |
| أقصى تيار تفريغ | 80 أمبير | 120 أمبير | 150 أمبير | 180 أ | 300 أمبير | 400A |
| حماية من التيار الزائد (قابلة للضبط) | 10-40A قابل للضبط | 10-60A قابل للضبط | 10-80A قابل للضبط | 10-100A قابل للضبط | 10-150A قابل للضبط | 10-200A قابل للضبط |
| وضع الإخراج | نفس المنفذ | |||||
| نطاق جهد فردي | 1.5-5 فولت | |||||
| دقة الحصول على الجهد الكهربائي | +3 ميلي فولت | |||||
| جهد الحماية من الشحن الزائد | 1.5~4.5V قابل للضبط | |||||
| فولطية تحرير الشحن الزائد | 1.5~4.5V قابل للضبط | |||||
| تأخير الحماية من التيار الزائد | 10~120S قابل للضبط | |||||
| جهد الحماية من التفريغ الزائد | 1.5~4.5V قابل للضبط | |||||
| جهد استرداد التفريغ الزائد | 1.5~4.5V قابل للضبط | |||||
| عدد عمليات اكتشاف درجة الحرارة | 3 | |||||
| حماية درجة الحرارة | نعم | |||||
| حماية دائرة القصر | نعم | |||||
| عداد كولوم | نعم | |||||

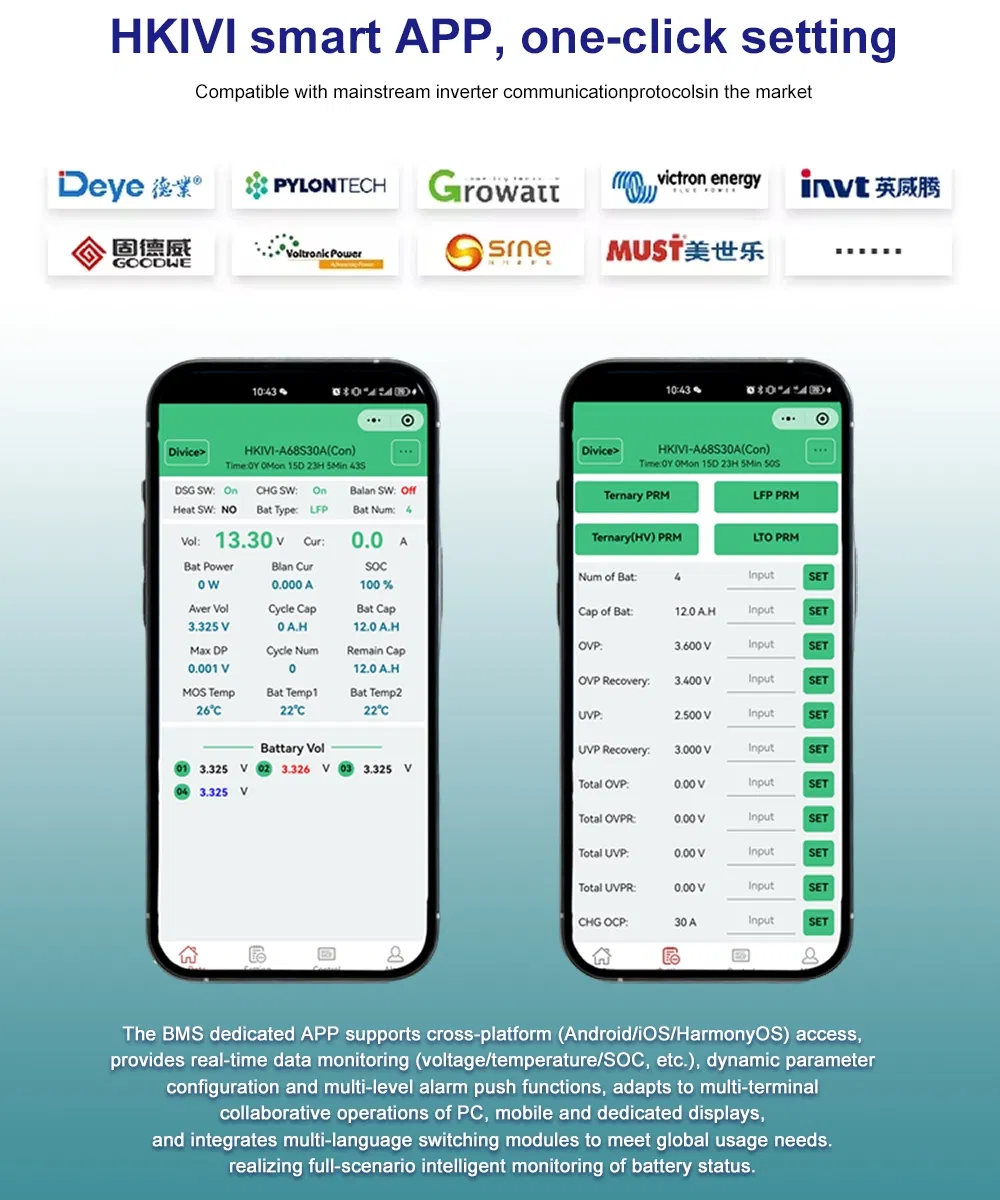

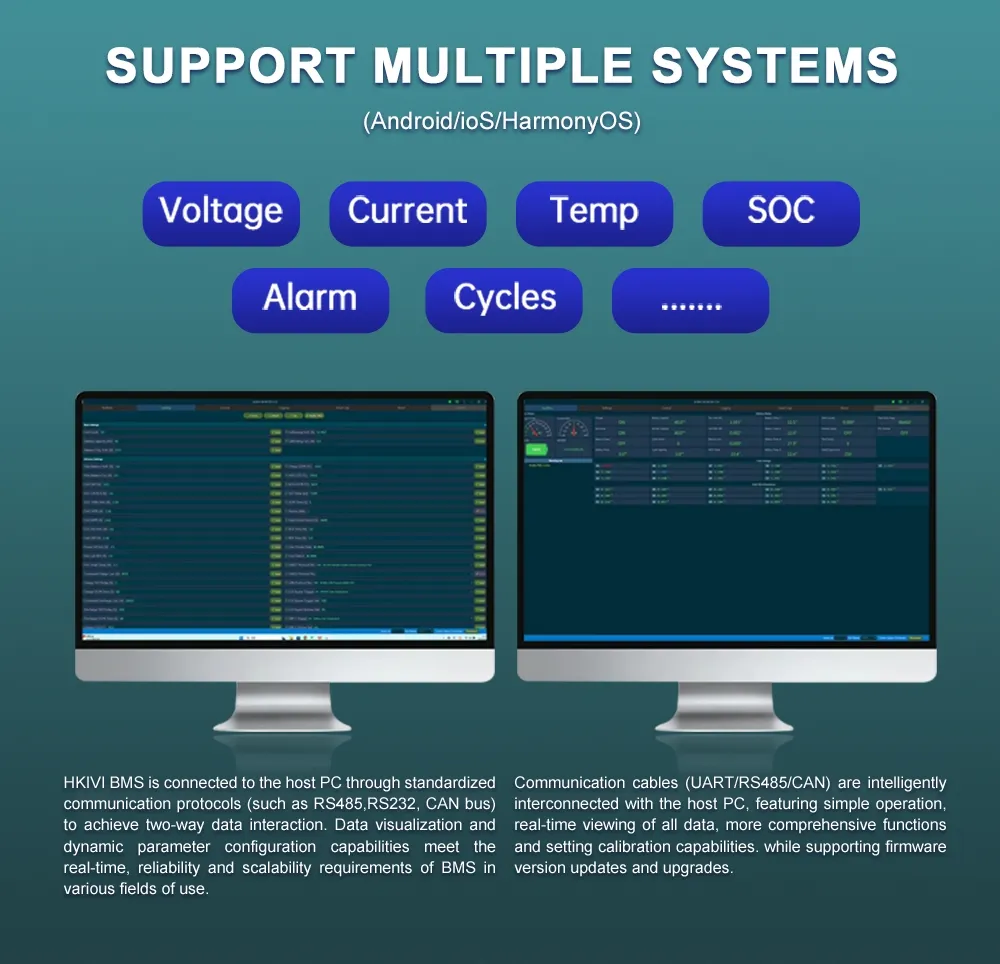

| وظيفة Bluetooth | دعم Android وApple وHarmonyOS | |||||
| واجهة العرض | نعم | |||||
| واجهة GPS | نعم | |||||
| واجهة RS485 | نعم | |||||
| واجهة CAN | اختياري | |||||

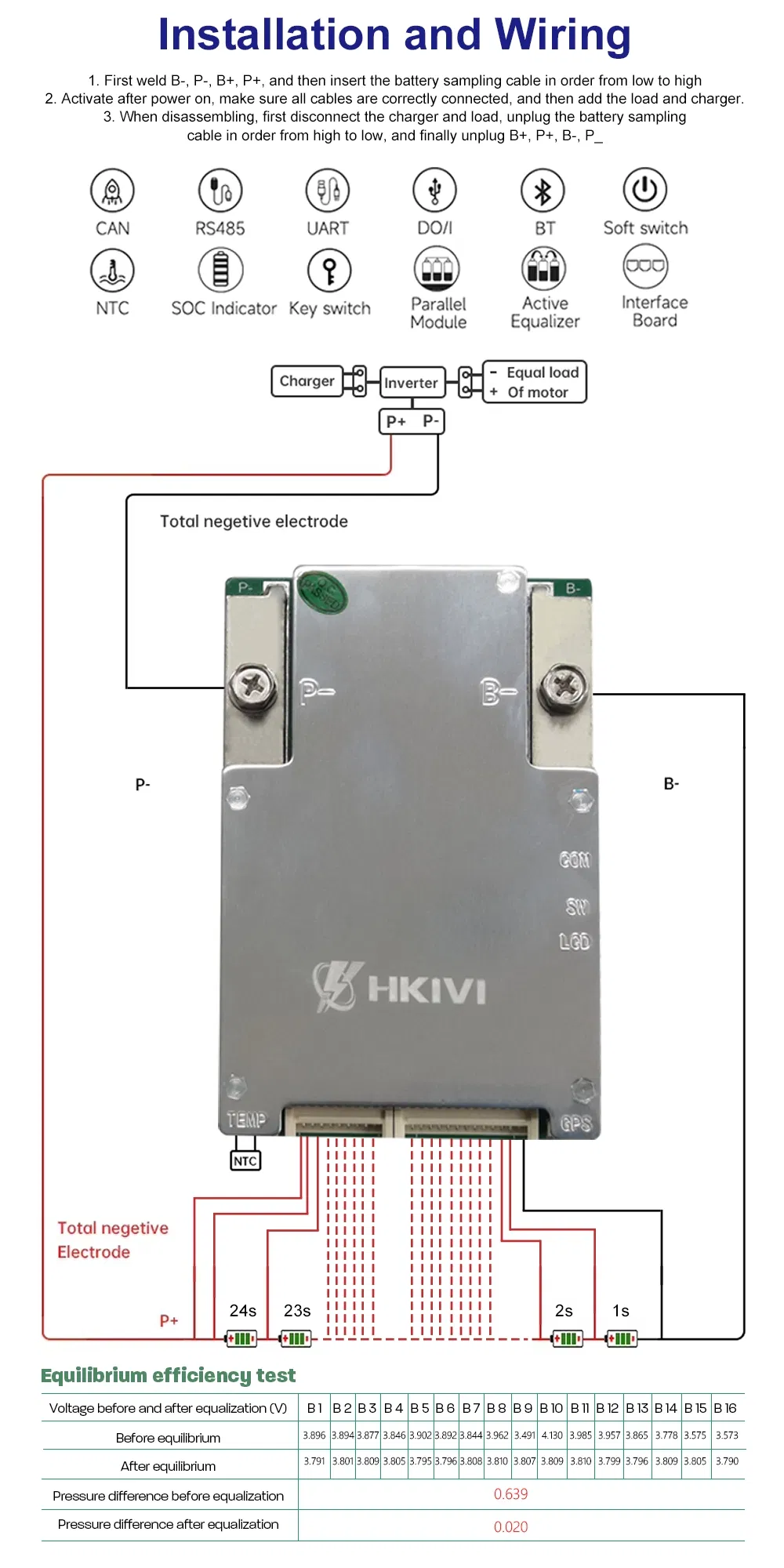

مثبت ويعمل بشكل مثالي مع توفير إرشادات التثبيت الاحترافية بعد البيع لضمان حماية النظام والبطاريات بشكل سليم.
